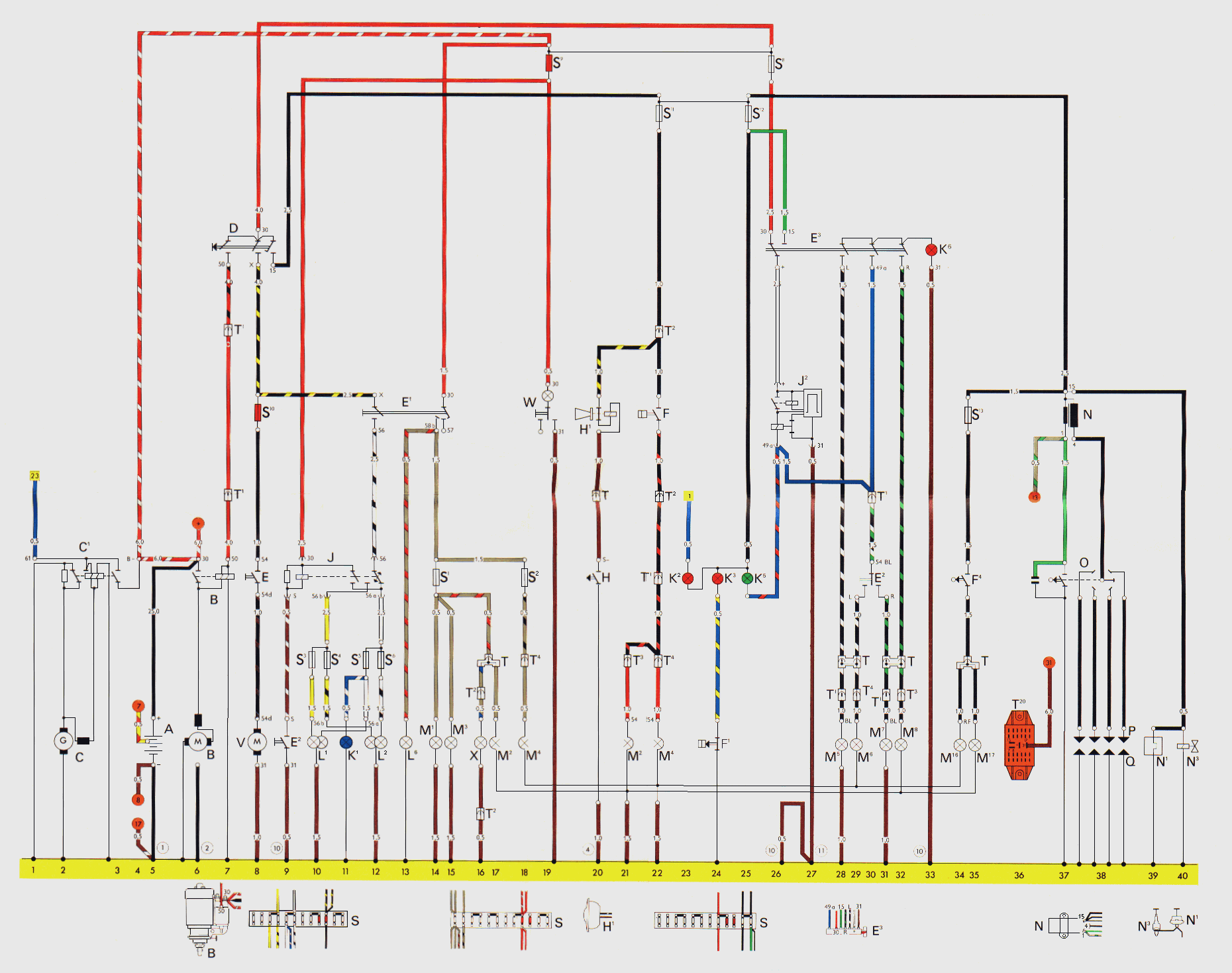

Klick zum vergrößern (1860x1469 250kB)
| Bennenung A - Batterie B - Anlasser C - Gleichstromgenerator C1 - Reglerschalter D - Zündanlaßschalter E - Schalter für Scheibenwischer E1 - Lichtschalter E2 - Blinkerschalter mit Kontakt für Handabblendung und Lichthupe E3 - Warnlichtschalter F - Bremslichtschalter F1 - Öldruckschalter F4 - Schalter für Rückfahrleuchten H - Signalhornbetätigung H1 - Signalhorn J - Relais für Handabblendung und Lichthupe J2 - Warnblinkrelais K1 - Kontrollampe für Fernlicht K2 - Kontrollampe für Gleichstromgenerator K3 - Kontrollampe für Öldruck K5 - Kontrollampe für Blinker K6 - Kontrollampe für Warnblinkanlge L1 - Zweifadenlampe für Scheinwerfer, links L2 - Zweifadenlampe für Scheinwerfer, rechts L6 - Lampe für Tacho-Beleuchtung M1 - Lampe für Standlicht links M2 - Lampe für Schlußlicht rechts M2 - Lampe für Bremslicht rechts M3 - Lampe für Standlicht rechts M4 - Lampe für Schlußlicht links M4 - Lampe für Bremslicht links M5 - Lampe für Blinklicht vorn links M6 - Lampe für Blinklicht hinten links M7 - Lampe für Blinklicht vorn rechts M8 - Lampe für Blinklicht hinten rechts M16- Lampe für Rückfahrleuchte links M17- Lampe für Rückfahrleuchte rechts N - Zündspule N1 - Vergaserstartautomatik N3 - Elektromagnetisches Absperrventil O - Zündverteiler P - Zündkerzenstecker Q - Zündkerzen S1 bis- Sicherungen in der Sicherungsdose S12 S13- Einzelsicherung für Rückfahrleuchten T - Leitungsverteiler im Motorraum T1 - Flachsteckerführung, einfach, hinter Schalttafel und unter der Rücksitzbank T2 - Flachsteckerführung, zweifach, im Kofferraum T3 - Flachsteckerführung, vierfach, hinter Motorraumdämpfung T20- Zentralsteckdose V - Scheibenwischermotor W - Innenleuchte X - Kennzeichenleuchte |
im Strompfad 5 6,7 2 1, 2, 3 7, 8 8 12, 14 9, 29, 30 26, 28, 30, 32, 33 22 24 34 20 20 9, 10, 12 26, 27 11 23 24 25 33 10 12 13 14 17 21 15 18 22 28 29 31 32 34 35 37 39 40 37, 38 38 38 8, 10, 12, 14, 18, 19 22, 25, 26 34 36 8 19 16 |
| (1) - Masseband von Batterie zum Rahmen (2) - Masseband von Getriebe zum Rahmen (4) - Masseleitung über Lenkkupplung (10)- Massepunkt Schalttafel (11)- Massepunkt Tacho Die orangefarbig ausgelegten Kreise bezeichnen die Anschlüsse der Leitungen des Prüfnetzes, die direkt von den Anschlußpunkten zur Zentralsteckdose (T20) führen. Die Zahlen in den Kreisen entsprechen der Belegung in der Zentralsteckdose. |
