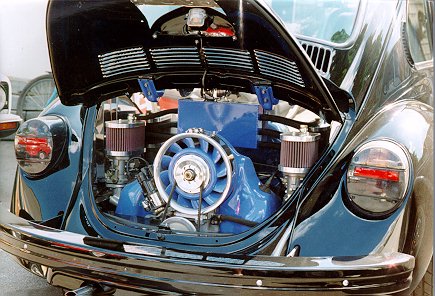

Typ 4-Motor im VW 1303 |
Der Typ 4-Motor wurde Ende der 60er bis Mitte der 70er Jahre im VW 411/412, im VW-Porsche (914) und auch im VW Typ 2 (Transporter, Bus) eingesetzt. Er besitzt ein Aluminiumgehäuse satt eines Magnesuimgehäuses und erlaubte den damaligen Motorkonstrukteuren eine Vergrößerung des Hubraumes auf 2 Liter dank einer Neukonstruktion des Rumpfmotors. Typ 4 - Motoren können in drei Klassen je nach Hubraum 1,7l, 1,8l oder 2,0l eingeteilt werden. Die Grundprizipien des Typ 1-Motors (Boxer, Luftkühlung, untenliegende Nockenwelle, Zylinder, Zylinderkopf usw.) wurden jedoch beibehalten. Der Zylinderabstand wurde zwecks Hubraumerweiterung jedoch erhöht.
Die Kombinationen von Bohrung (B) und Hub (H) ergeben die unten aufgeführten
Hubräume. Die serienmäßigen Bohrungen, Hübe und Hubräume des Typ 4-Motors sind
fett gedruckt. Die Hubräume in Klammen haben nur theoretische Bedeutung.
| B / H [mm] | 66 | 71 |
| 90 | 1679 | (1807) |
| 93 | 1793 | (1929) |
| 94 | (1832) | 1971 |
Es sind an dieser Stelle in einer statistischen Untersuchung sowohl die Serienmotoren mit 1700, 1800 und 2000 cm³ als auch leistungsgesteigerte Typ 4-Motoren von den bekannten Tunern und Teilelieferanten Öttinger, Riechert Tuning, Willibald, Tafel, Kummetat, Remmele Autotechnik usw. untersucht worden, u. a. Motoren der 70er und 80er Jahre als auch die heute angebotenen Komplettmotoren.
Die maximal erzielbaren Motorleistungen von leistungsgesteigerten Typ 4-Motoren erreichen bei fast 3 Liter Hubraum ca. 176 kW/240 PS. Die Motoren mit Zweivergaseranlagen weisen bei gleichem Hubraum eine höhere Motorleistung als die mit Einspritzanlagen (K- oder L-Jetronic) auf, da diese neueren Motoren ebenfalls auf eine gute Abgasqualität (z. B. mit geregeltem Katalysator) ausgelegt werden und dadurch nicht die Spitzenleistung älterer ungereinigter Vergasermotoren erreichen. Besonders der 2,0l-Motor wurde oft Tuningmaßnahmen unterworfen und erreicht eine Leistung von über 110 kW/150 PS. Die Spitzenwerte einer Hubraumklasse gelten für Motoren mit weitergehenden Änderungen, wie z. B.
Die mittleren Arbeitsdrücke sind durch den Hubraum, die Nenndrehzahl und die
Nennleistung bestimmt. Sie liegen bei den Typ 4-Serienmotoren mit 1,7, 1,8 und
2,0 Liter Hubraum bei 8,6, 8,4 und 9 bar. Heutige Serienmotoren mit ähnlichen
Hubräumen erreichen allerdings Mitteldrücke von 10 bis 11 bar. Getunte Typ 4-Motoren
weisen unabhängig von der Gemischaufbereitung Mitteldrücke von 11 bis 12 bar
auf.
Das Verdichtungsverhältnis der Typ 4-Serienmotoren ist mit 8,2, 8,6 und 8,0
ebenfalls geringer als bei modernen 4-Zylindermotoren (ca. 10) - und damit ist
der thermische Wirkungsgrad der Serien-Typ 4-Motoren geringer als heute üblich.
Mitteldruck Typ 4-Motor
Zur Zeit des VW 411/412 und des VW-Porsche 914 betrug der durchschnittliche Kraftstoffverbrauch dieser Fahrzeuge ca. 12 bis 13 l/100 km und mehr!
Weitere Informationen siehe unter "Vergleich mit modernen VW-Motoren".
Übersicht über mögliche Kombinationen von Bohrung und Hub:
Serienwerte sind fett gedruckt. Nicht sinnvolle Kombinationen in Klammern.
| B / H [mm] | 66 | 71 | 75 | 76 | 86 | 88 |
| 90 | 1679 | (1807) | 1909 | (1934) | 2188 | (2239) |
| 93 | 1793 | (1929) | 2038 | (2065) | (2337) | (2391) |
| 94 | (1832) | 1971 | 2082 | 2110 | 2387 | 2443 |
| 96 *1) | (1911) | 2056 | 2171 | 2200 | 2490 | 2548 |
| 100 *2) | 2073 | 2231 | 2356 | 2388 | 2702 | 2765 |
| 103 *3) | 2208 | 2376 | 2509 | 2543 | 2877 | 2944 |
| 104 *4) | 2243 | 2413 | 2548 | 2582 | 2922 | 2990 |
| 105 *3) | 2286 | 2459 | 2598 | 2632 | 2979 | 3048 |
Neben den Serienkolbendurchmessern von Mahle oder Cofap werden größere Zylinder
und Kolben von den folgenden Lieferanten/Herstellern ageboten:
*1) JE Pistons
*2) Scat (USA)
*3) Eurorace (USA)
*4) German Auto (USA)
Einbau des Typ 4-Motors in den Käfer
Durch seine etwas größeren Grundabmessungen paßt der Typ 4-Motor nicht ohne Änderungen in den Käfer. Es sind z. B. verkürzte Wärmetauscher, eine andere Motorverblechung und ein gewölbtes Heckabschlußblech nötig, um den Rumpfmotor und die Nebenaggregate des ursprünglichen Flachmotors im Käfermotorraum unterzubringen.
Das optisch auffälligste Merkmal ist das Gebläserad, das stehend (Porsche like)
oder liegend (Riechert) montiert werden kann. Sehr oft werden hier Gebläseräder
des Porsche 911 verwendet. Die GebIäsekästen haben je nach Hersteller verschiedene
Durchmesser. Eine Auswahl ist in der Tabelle zusammengefaßt.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Im Gebläserad ist die Lichtmaschine untergebracht, die von einem Keilriemen (geänderte Riemenscheibe) von der Kurbelwelle angetrieben wird. Der Ring des Gebläsehalters wird mittels hitze- und ölfestem Karosseriekleber (Sikaflex oder auch Hylomar mit Papierdichtung) auf der Ausfräsung des Motorgehäuses geklebt.

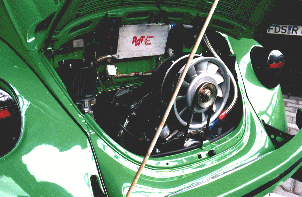

Remmele Auto Technik Typ 4-Motor im Käfer
Um das stehende Lüfterrad unter der geschlossenen Motorhaube zu verstauen, ist es notwendig, daß eine annähernd kreisrunde Ausfräsung im Motorblock maschinell angebracht wird. Diese Ausfrüsung muß exakt erfolgen, da sie eine Dichtfläche gegen das Motoröl darstellt. Alternativ kann der Einbau eines VW Typ-IV Motors in einen Käfer unter Verwendung eines Kühlgebläses des 30 PS (22kW) Motors vorgenommen werden. Die Firma Custom & Speed Parts bietet einen Einbausatz an, durch den sich ein klassisches Motor-Design ergibt. Es ist damit möglich, Typ 4-Motoren zu verwenden, ohne daß jeder auf Anhieb einen Typ 4-Motor vermutet. Außerdem sind keine Fräsarbeiten am Motorgehäuse notwendig. Ähnliche Gebläsegehäuse bietet auch die Fa. Ahnendorp an. Um die Kühlleistung noch zu verbessern, wird den Einsatz einer größeren Kurbelwellenriemenscheibe (D = 175 mm) empfohlen. Passende Auspuffanlagen werden ebenfalls im Handel angeboten (z.B.: Fa. Ahnendorp Edelstahl-Auspuffanlgen).
Bei allen Umbauten muß eine Frontölkühlanlage verwendet werden. Alle Typ 4-Schwungräder müssen für das beim Käfer übliche Nadellager der Getriebeeingangswelle im Durchmesser vergrößert werden. Wenn man das 228 mm Schwungrad des VW Transporters oder Bus verwenden will, kommt noch das Ausfräsen der Getriebeglocke und die Verwendung eines Automatikanlassers hinzu.
Da nur wenige Typ 1-Nebenaggregate bei der Komplettierung eines Typ 4-Motors weiterbenutzt werden können, empfielt es sich, spätestens jetzt über eine Leistungssteigerung mit Tuningbauteilen nachzudenken. Folgende Komponenten kommen dafür in Frage:
Weitere Informationen finden sich sehr schön aufbereitet u.a. in
